Electromanipulation

Platines d'Electromanipulation

Platines d'Essais sans Soudure

830 Contacts 1660 Contacts 2390 Contacts

Pour réaliser des montages, des prototypes, de façon simple et commode

Réalisées en ABS haut de gamme, avec contacts a ressort en phosphore-bronze-nickel

Liaisons repérées par couleurs, avec numérotation facile à lire

______________________________________________________

41 390 / 7,50 €

Pour réaliser des montages, des prototypes, de façon simple et commode

Réalisées en ABS haut de gamme, avec contacts a ressort en phosphore-bronze-nickel

Liaisons repérées par couleurs, avec numérotation facile à lire

Avec douilles d’alimentation normalisées double puits Ø 4 mm

______________________________________________________

41 391 / 43,47 €

Pour réaliser des montages, des prototypes, de façon simple et commode

Réalisées en ABS haut de gamme, avec contacts a ressort en phosphore-bronze-nickel

Liaisons repérées par couleurs, avec numérotation facile à lire

Avec douilles d’alimentation normalisées double puits Ø 4 mm

______________________________________________________

41 392 / 49,90 €

Assortiment de Fils de Connexion

Boite plastique de rangement comprenant 140 straps en câble semi-rigide de différentes longueurs repérées par couleur

Le diamètre de l’âme du fil est de l’ordre de 0,6 - 0,7 mm

Très utile pour l’utilisation de nos platines d’essai sans soudure

_________________________________________________________

41 393 / 18,92 €

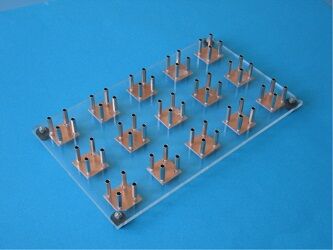

Platine Tépélec

Les manipulations électriques réalisées en très basse tension (inférieures à 24V) ne nécessitent pas de dispositif de protection particulier.

Notre platine Tépélec et les composants associés répondent parfaitement aux normes de sécurité.

Réalisée en plexiglass de 4 mm d’épaisseur, elle comporte 15 pôles conducteurs espacés de 38 mm. Chaque pôle est équipé de 4 douilles femelles de diamètre 4 mm (acceptant tout type de cordon) au pas de 19 mm.

Dimensions : 285 x 170 mm.

Elle peut être équipée de 28 dipôles au maximum.

______________________________________________________________________________________________________________________

41 000 / 49,68 €

Porte-Composants Tépélec

Nous vous proposons ici notre gamme TÉPÉLEC. Il s’agit de composants électroniques montés sur supports standards équipés de fiches bananes mâles au pas de 38 mm. Ils s’adaptent sur toutes les platines de TP d’électricité au pas de 38 mm.
Pour un prix très compétitif, ils vous permettront d’effectuer des montages électriques de manière très simple (circuits électriques, mise en série/parallèle, étude du rôle d’un composant, mesures de tensions, courants, puissances, etc…).

Ils sont fabriqués PAR NOS SOINS DANS NOS ATELIERS. Aussi, si vous souhaitez d’autres composants qui ne figurent pas sur cette page, n’hésitez pas à nous contacter, nous pourrons surement vous les proposer.

Porte-Composants Tépélec

Bouton Poussoir

________________________________________

41 001 / 8,00 €

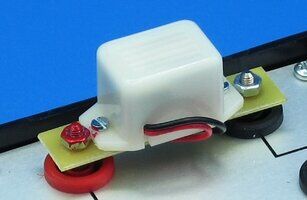

Buzzer 6 V

________________________________________

41 002 / 9,12 €

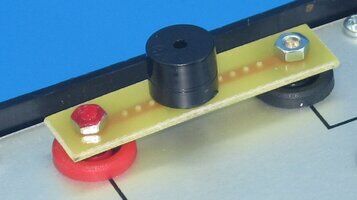

Buzzer Piezo 6 V

________________________________________

41 778 / 7,60 €

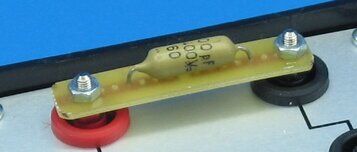

Condensateur Non polarisé 10 nF - 63 V

________________________________________

41 003 / 6,76 €

Condensateur polarisé 100 µF - 35 V

________________________________________

41 004 / 6,76 €

Condensateur polarisé 1 F - 5 V

________________________________________

41 775 / 9,82 €

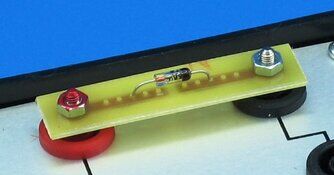

Diode germanium type AA143 30V - 60 mA

________________________________________

41 008 / 7,09 €

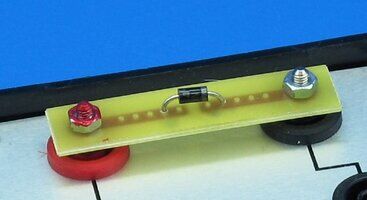

Diode silicium type 1N4004 400 V -1 A

________________________________________

41 007 / 6,77 €

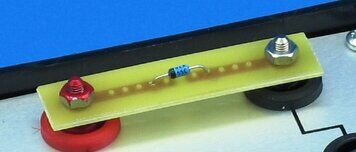

Diode Zener 5,1 V - 0,25 W

________________________________________

41 009 / 6,74 €

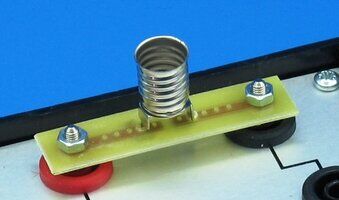

Douille E10

________________________________________

41 010 / 7,44 €

Bouton Poussoir Buzzer 6 V Buzzer Piezo Condensateur 10 nF Condensateur 100 µF Condensateur 1 F Diode Germanium Diode Silicium Diode Zener Douille E10

Porte-Composants Tépélec

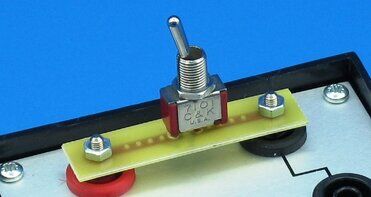

Interrupteur

________________________________________

41 006 / 8,60 €

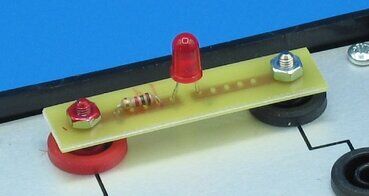

LED rouge protégée

________________________________________

41 005 / 7,60 €

LED verte protégée

________________________________________

41 776 / 7,60 €

Moteur 6 V

________________________________________

41 015 / 10,70 €

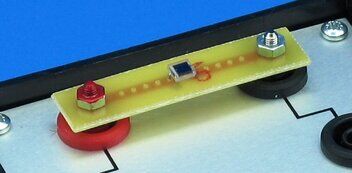

Photodiode BPW34

________________________________________

41 777 / 6,44 €

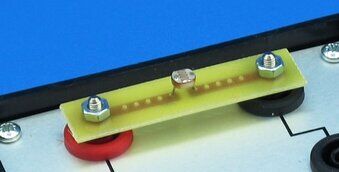

Quelques dizaines d’ohms en pleine lumière, quelques centaines d’ohms dans l’obscurité

________________________________________

41 016 / 7,67 €

4 diodes silicium Type 1N4004, 400V, 1A montées en pont pour l’étude du redressement

________________________________________

41 017 / 11,00 €

Potentiomètre 1000 Ω - 0,4 W

________________________________________

41 013 / 14,30 €

Potentiomètre 100 Ω - 3 W

________________________________________

41 014 / 16,20 €

Interrupteur Led Rouge Led Verte Moteur 6 V Photodiode BPW34 Photorésistance Pont de Diodes SI Potentiomètre 1 KΩ Potentiomètre 100 Ω

Porte-Composants Tépélec

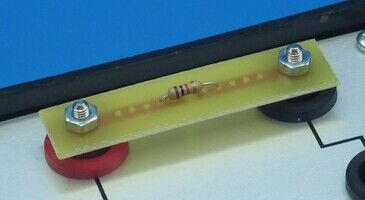

Résistance 33 Ω - 1/4 W

________________________________________

41 018 / 7,04 €

Résistance 220 Ω - 1/4 W

________________________________________

41 019 / 7,04 €

Résistance 1000 Ω - 1/4 W

________________________________________

41 020 / 7,04 €

Résistance 10000 Ω - 1/4 W

________________________________________

41 021 / 7,04 €

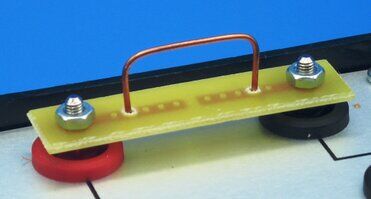

Shunt de liaison

________________________________________

41 022 / 5,40 €

Bornier type « haut-parleur » pour la connexion rapide de dipôles

________________________________________

41 023 / 9,03 €

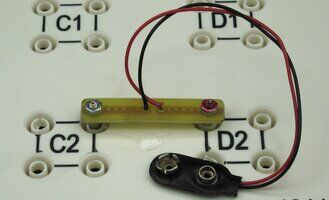

Support de pile 9 V

________________________________________

41 024 / 7,24 €

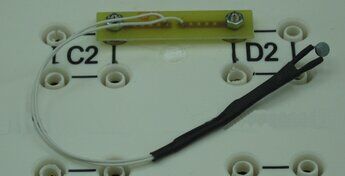

Résistance à coefficient de température négatif 100 Ohms – 0,5 W

________________________________________

41 025 / 7,02 €

Transistor NPN 2N2219

________________________________________

41 026 / 11,20 €

Transistor PNP 2N2905A

________________________________________

41 027 / 11,20 €

Résistance 33 Ω Résistance 220 Ω Résistance 1 kΩ Résistance 10 KΩ Shunt de Liaison Support à Bornes Support de Piles 9 V Thermistance CTN Transistor NPN Transistor PNP

Supports Dipôle et Quadripôle Nus Tépélec

Support Dipole Support Quadripole

Pour fabriquer vos propres supports « Tépélec » au pas de 38 mm pour composants électroniques à 2, 3 ou 4 pattes

Nous avons conçu ce circuit imprimé pour pouvoir insérer divers composants électroniques ayant un empattement différent. Il est ainsi pourvu de 10 trous de 0,8 mm et le composant se soude directement sur la piste du circuit imprimé

Dimensions : 50 x 12 mm

La référence comprend : 1 circuit imprimé et 2 fiches bananes mâles diamètre 4 mm

______________________________________________________

41 779 / 4,92 €

Pour fabriquer vos propres supports « Tépélec » au pas de 38 mm pour composants électroniques à 2, 3 ou 4 pattes

La référence comprend : 1 support carré de 55 x 55 mm en plexi, 4 fiches bananes mâles diamètre 4 mm et 4 cosses pour souder le composant de votre choix

______________________________________________________

41 780 / 8,71 €

Porte-Composants de Sécurité

Ces porte-composants peuvent être utilisés avec toutes les platines de TP équipées de douilles de diamètre 4 mm au pas de 38 mm.

Ils ont l’avantage de fiches bananes repérées rouges et noires pour les composants polarisés.

Porte-Composants de Sécurité

Bipolaire Bipolaire Bipolaire Quadripolaire

Porte-composant bipolaire, raccord par vis sur entretoise ou soudure par cosses

____________________________________________________________________________________________________________________

40 330 / 8,15 €

Porte-composant bipolaire, raccord par soudure sur cosses

____________________________________________________________________________________________________________________

40 331 / 6,10 €

porte-composant bipolaire, raccord par soudure sur cosses avec entretoise pour effectuer des reprises arrière

____________________________________________________________________________________________________________________

40 332 / 8,99 €

Porte-composant quadripolaire, raccord par soudure sur cosses (utilisable aussi en tripolaire)

____________________________________________________________________________________________________________________

40 333 / 22,86 €

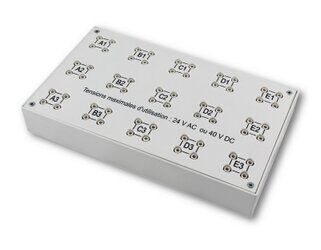

Platine Pro

Coffret fermé en ABS blanc avec sérigraphie noire, muni de 4 pieds en caoutchouc antidérapants

Cette platine permet l’utilisation de tous les cordons de diamètre 4 mm (simple, de sécurité, à fourreau rétractable)

Elle comprend 15 pôles au pas de 38 mm avec des connexions internes en laiton

Elle accepte tous les composants électroniques montés sur des porte-composants (nus ou capotés) au pas de 38 mm.

Elle vous permettra de réaliser très facilement et en toute sécurité, vos montages électriques.

Tension max d’utilisation : 24 V AC ou 40V DC

Dimensions : 285 x 170 x 50 mm - Poids : 620 g environ

______________________________________________________________________________________________________________________

41 131 / 67,17 €

Nos porte-composants PRO sont en plastique robuste, transparent et munis de fiches bananes mâles de sécurité au pas de 38 mm. Ils s’adaptent sur toutes les platines du commerce au pas de 38. Ils sont très facilement démontables. A l’intérieur, les composants sont soudés sur cosses. Les reprises arrière diamètre 4 mm sur les connecteurs permettent le raccordement d’appareils de mesure ainsi que la mise en série ou en parallèle de plusieurs composants (très pratique).

Dimensions hors connectique : bipolaire : 56 x 17 x 37 mm, quadripolaire : 55 x 55 x 37 mm

Porte-Composants PRO

Interrupteur Douille E10 Led Rouge Moteur 6 V

Interrupteur PRO

______________________________________________________

41 134 / 9,12 €

Douille E10 PRO

______________________________________________________

41 135 / 11,56 €

Led Rouge Protégés PRO

______________________________________________________

41 136 / 8,22 €

Moteur 6 V PRO

______________________________________________________

41 140 / 15,90 €

Porte-Composants PRO

Pont de Diodes Bouton Poussoir Diode Scilicium Shunt de Liaison

Pont de Diodes SI PRO

______________________________________________________

41 143 / 15,89 €

Bouton Poussoir PRO

______________________________________________________

41 147 / 8,32 €

Diode Silicium 1 A PRO

______________________________________________________

41 148 / 8,20 €

Shunt de Liaison PRO

______________________________________________________

41 155 / 7,56 €

Porte-Composants PRO

Résistance 33 Ω Résistance 220 Ω Résistance 1000 Ω Résistance 10 KΩ

Résistance 33 Ω ½ W PRO

______________________________________________________

41 151 / 8,23 €

Résistance 220 Ω ½ W PRO

______________________________________________________

41 152 / 8,23 €

Résistance 1000 Ω ½ W PRO

______________________________________________________

41 153 / 8,23 €

Résistance 10 KΩ ½ W PRO

______________________________________________________

41 154 / 8,23 €

Porte-Composants PRO Nus

Bipolaire Quadripolaire

Portes-composants vendus complets : comprenant le capot en plastique, les entretoises pour les reprises arrière, les cosses pour souder les composants et les vis de montage

______________________________________________________

41 132 / 6,15 €

Portes-composants vendus complets : comprenant le capot en plastique, les entretoises pour les reprises arrière, les cosses pour souder les composants et les vis de montage

______________________________________________________

41 133 / 8,84 €
